제품의 특성

우수한 경제성 : 타 관종에 비해 가격이 저렴하며 중량이 가벼워 시공기간을 단축할 수 있어 경제적이다.

부식에 강함 : 폴리에틸렌은 산, 알카리, 염분 등에 부식되지 않으며, 해조류나 박테리아 등의 세균류가 번식하지 않는다.

완벽한 시공성 : 관경 및 용도에 따라 버트융착, 나사조임식접합, 전자소켓등의 접합방식으로 현장 여건에 따라 다양한 접합방법의 선택으로 누수의 염려없이 완벽한 시공이 가능하다.

뛰어난 유연성 : 유연한 재질로서 굴곡구간에 이음관의 사용을 최소화할 수 있으며, 지진이나 지반의 부동침하에도 파단이 없고, 어떠한 지형에도 배관이 용이하다.

내약품성이 강함 : 오염된 토양일지라도 관의 화학적인 변화가 없다.

위생성 : 인체 유해성이 없다.

제품의 용도

수도용 : 송배수관, 급수관, 소화전용

해수배관용 : 해수 취수 및 퇴수관로용

공업용 : 화학 및 공업용수 배관용

해상부유구조물 : 부력제 및 도교용

제품의 규격

구분	관열
	SDR 11	SDR 13.6	SDR 17	SDR 21	SDR 26
	공 칭 압 력(PN(bar))
PE 80	PN 12.5	PN 10	PN 8	PN 6	PN 5
PE 100	PN 16	PN 12.5	PN 10	PN 8	PN 6

공칭치수	관벽 두께(mm)
공칭치수	최소	최대	최소	최대	최소	최대	최소	최대	최소	최대
20	2.0	2.3	-	-	-	-	-	-	-	-
25	2.3	2.7	-	-	-	-	-	-	-	-
32	3.0	3.4	-	-	-	-	-	-	-	-
40	3.7	4.2	-	-	-	-	-	-	-	-
50	4.6	5.2	-	-	-	-	-	-	-	-
63	5.8	6.5	-	-	-	-	-	-	-	-
75	6.8	7.6	-	-	-	-	-	-	-	-
90	8.2	9.2	6.7	7.5	5.4	6.1	4.3	4.9	-	-
110	10.0	11.1	8.1	9.1	6.6	7.4	5.3	6.0	4.2	4.8
125	11.4	12.7	9.2	10.3	7.4	8.3	6.0	6.7	4.8	5.4
140	12.7	14.1	10.3	11.5	8.3	9.3	6.7	7.5	5.4	6.1
160	14.6	16.2	11.8	13.1	9.5	10.6	7.7	8.6	6.2	7.0
180	16.4	18.2	13.3	14.8	10.7	11.9	8.6	9.6	6.9	7.7
200	18.2	20.2	14.7	16.3	11.9	13.2	9.6	10.7	7.7	8.6
225	20.5	22.7	16.6	18.4	13.4	14.9	10.8	12.0	8.6	9.6
250	22.7	25.1	18.4	20.4	14.8	16.4	11.9	13.2	9.6	10.7
280	25.4	28.1	20.6	22.8	16.6	18.4	13.4	14.9	10.7	11.9
315	28.6	31.6	23.2	25.7	18.7	20.7	15.0	16.6	12.1	13.5
315	28.6	31.6	23.2	25.7	18.7	20.7	15.0	16.6	12.1	13.5
355	32.2	35.6	26.1	28.9	21.1	23.4	16.9	18.7	13.6	15.1
400	36.3	40.1	29.4	32.5	23.7	26.2	19.1	21.2	15.3	17.0
450	40.9	45.1	33.1	36.6	26.7	29.5	21.5	23.8	17.2	19.1
500	45.4	50.1	36.8	40.6	29.7	32.8	23.9	26.4	19.1	21.2
560	50.8	56.0	41.2	45.5	33.2	36.7	26.7	29.5	21.4	23.7
630	57.2	63.1	46.3	51.1	37.4	41.3	30.3	33.1	24.1	26.7
710	-	-	52.2	57.6	42.1	46.5	33.9	37.4	27.2	30.1

PE 수도용파이프의 기계적/물리적 성질

시험 항목	단위	요구사항	시험 조건	시험 방법
내압 시험	hr	시험 기간 동안 시험편에 파괴가 없을 것.	20℃ 100h PE80 10.0MPa PE100 12.4MPa	KS M ISO 1167
			80℃ 165h PE80 4.5MPa PE100 5.4MPa
			80℃ 1000h PE80 4.0MPa PE100 5.0MPa
파단점 신장률	%	≥ 350	-	KS M ISO 6259-1 KS M ISO 6259-3
종축 복귀성	%	≤ 3	110±2℃	KS M ISO 2505-1 KS M ISO 2505-2
용융 질량 흐름률 (MFR)	%	가공 후 변화값 ±20	190℃, 5㎏	KS M ISO 1133
산화 유도 시간	분	≥ 20	200℃	KS M ISO 11357-6

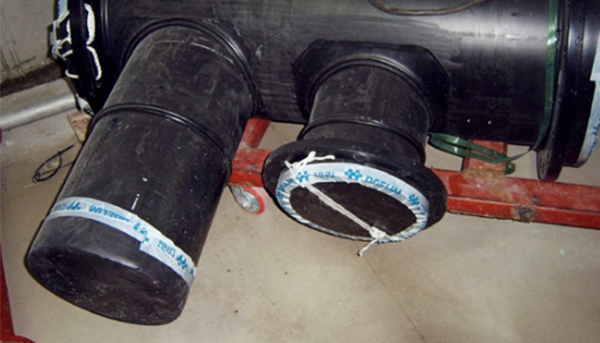

관의 연결방법

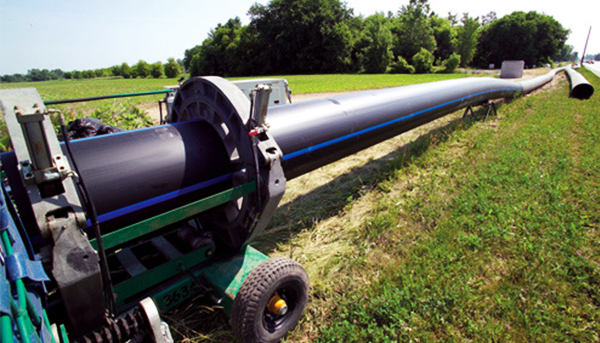

버트융착식(Butt fusion) 접합
새들융착식(Socket Fusion) 접합

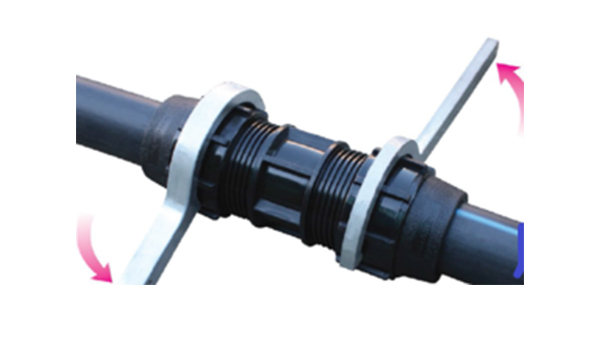

나사조임식(Screw Type) 접합

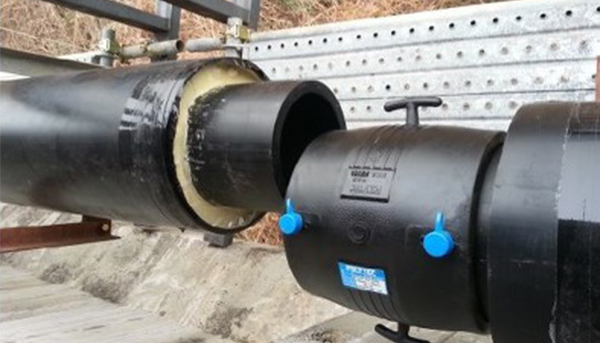

전자소켓(Electro-socket Fusion) 접합

이음관의 종류 및 규격(Polyethylene fittings)

종류		규격
융착식 PE 이음관(PE Butt Fusion Fittings)

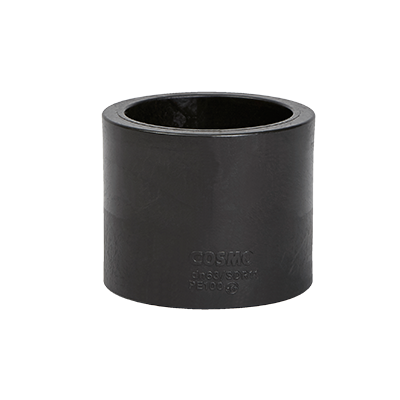

소켓(Socket)		D20
		D25
		D32
		D40
		D50
		D63

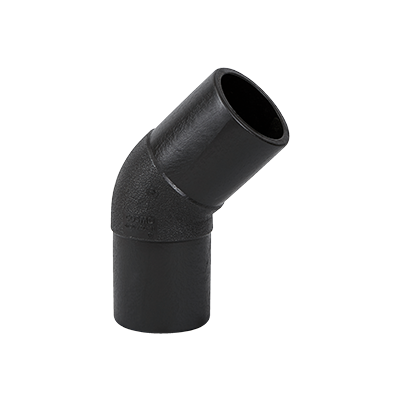

45⁰엘보(45⁰Elbow)		DS20(소켓융착)	D225
		DS25(소켓융착)	D280
		DS32(소켓융착)	D315
		DS40(소켓융착)	D400
		DS50(소켓융착)	D450
		DS63(소켓융착)	D500
		D90	D560
		D110	D630
		D160	D710
		-	D800

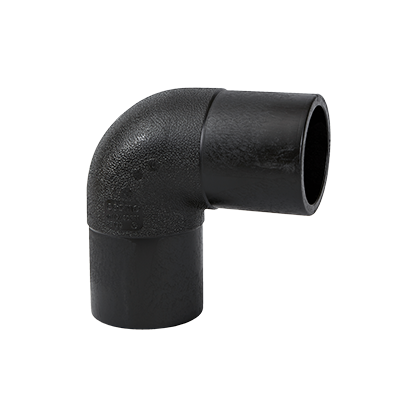

90⁰엘보(90⁰Elbow)		DS20(소켓융착)	D225
		DS25(소켓융착)	D280
		DS32(소켓융착)	D315
		DS40(소켓융착)	D400
		DS50(소켓융착)	D450
		DS63(소켓융착)	D500
		D90	D560
		D110	D630
		D160	D710
		-	D800

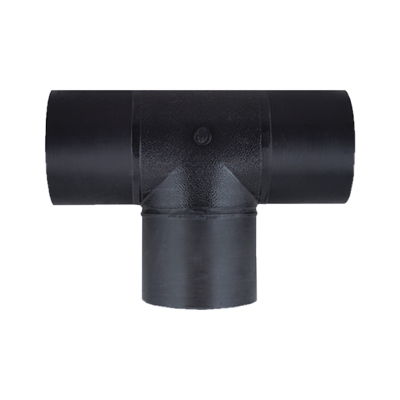

정티(Equal Tee)		DS20(소켓융착)	D225
		DS25(소켓융착)	D280
		DS32(소켓융착)	D315
		DS40(소켓융착)	D400
		DS50(소켓융착)	D450
		DS63(소켓융착)	D500
		D90	D560
		D110	D630
		D160	D710
		-	D800

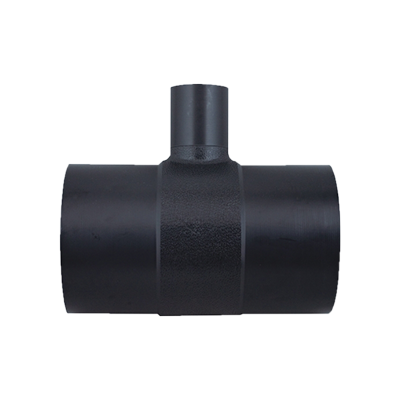

이경티(Reduced Tee)		D32X25(소켓융착)	D315X110~160
		D40X25~32(소켓융착)	D355X160~315
		D50X32~40(소켓융착)	D400X225~355
		D63X40~50(소켓융착)	D450X225~400
		D90X50~63(소켓융착)	D500X315~450
		D110X50~90	D560X355~500
		D160X63~110	D630X400~560
		D225X90~160	D710X450~630
		D280X110~225	D800X500~710

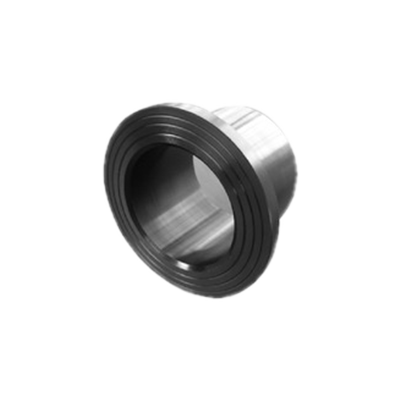

아답터(Stub End)		DS20(소켓융착)	D355
		DS25(소켓융착)	D400
		DS32(소켓융착)	D450
		DS40(소켓융착)	D500
		DS50(소켓융착)	D560
		DS63(소켓융착)	D630
		D110	D710
		D160	D800
		D225	D900
		D280	D1000
		D315	-

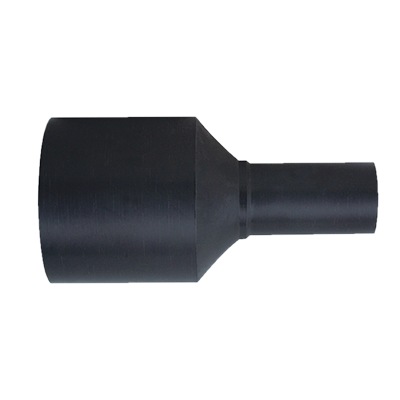

레듀셔(Reducer)		D32X25(소켓융착)	D315X110~160
		D40X25~32(소켓융착)	D355X160~315
		D50X32~40(소켓융착)	D400X225~355
		D63X40~50(소켓융착)	D450X225~400
		D90X50~63(소켓융착)	D500X315~450
		D110X50~90	D560X355~500
		D160X63~110	D630X400~560
		D225X90~160	D710X450~630
		D280X110~225	D800X500~710

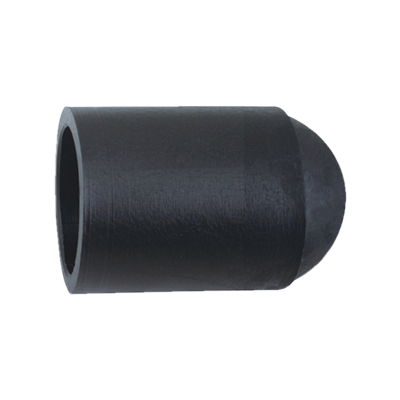

엔드캡(End Cap)		DS25(소켓융착)	D400
		DS32(소켓융착)	D450
		DS40(소켓융착)	D500
		DS50(소켓융착)	D560
		DS63(소켓융착)	D630
		D90	-
		D110	-
		D160	-
		D225	-
		D280	-
		D315	-
전자식 PE 이음관(PE Electro-fusion Fittings)

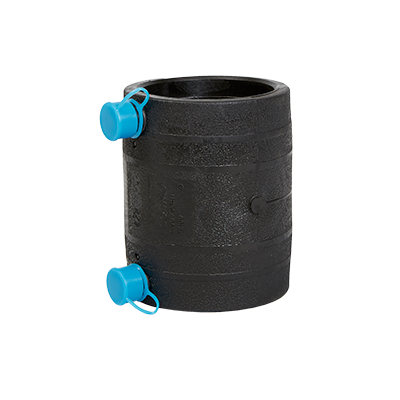

소켓(Socket)		D40
		D50
		D63
		D90
		D110
		D160
		D225
		D280
		D315
		D355
		D400

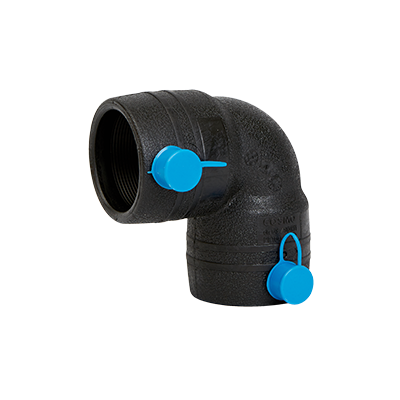

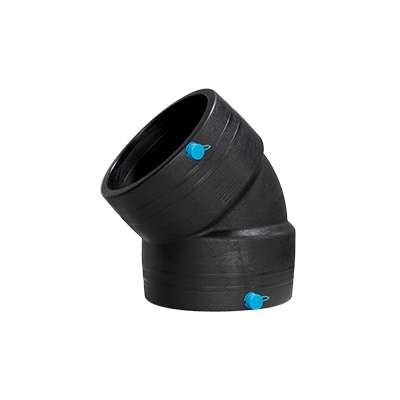

45⁰엘보(45⁰Elbow)	90⁰엘보(90⁰Elbow)	D40
		D50
		D63
		D90
		D110
		D160
		D225
		D280
		D315

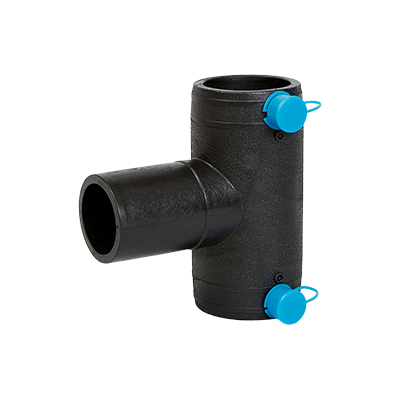

정티(Equal Tee)	이경티(Reduced Tee)	D50X40~50
		D63X40~63
		D90X40~90
		D110X40~110
		D160X40~160
		D225X90~225
		D315X90~315
조임식 PE 이음관(PE Screw Type Fittings)

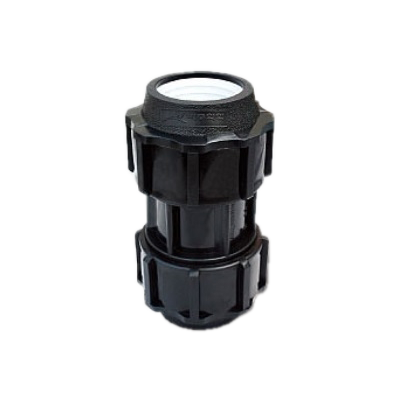

소켓(Socket)		D20
		D25
		D32
		D40
		D50
		D63
		D75
		D90
		D110

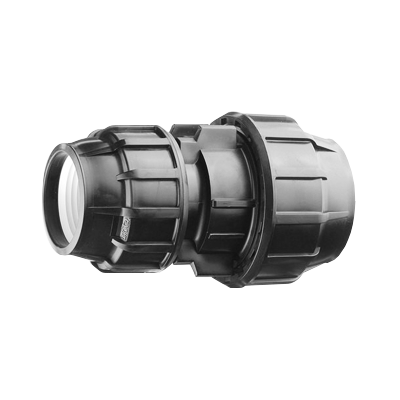

레듀서(Reducer)		D25X20
		D32X20~25
		D40X20~32
		D50X20~42
		D63X32~50
		D75X40~63
		D90X63~75
		D110X90

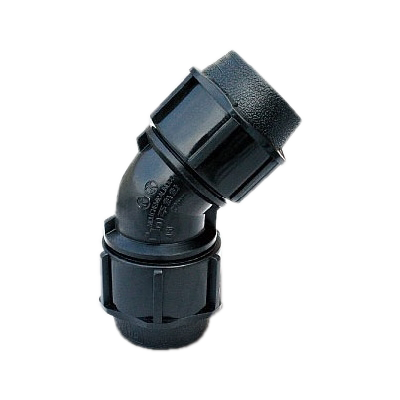

45⁰엘보(45⁰Elbow)		D20
		D25
		D32
		D40
		D63
		D75
		D90
		D100

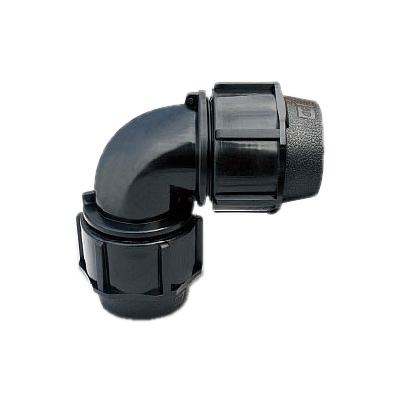

90⁰엘보(90⁰Elbow)		D20
		D25
		D32
		D40
		D63
		D75
		D90
		D100

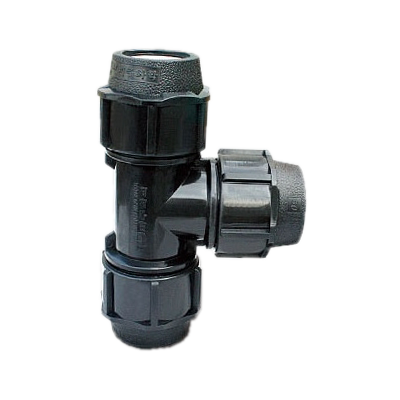

정티(Equal Tee)		D20
		D25
		D32
		D40
		D50
		D63
		D75
		D90
		D100

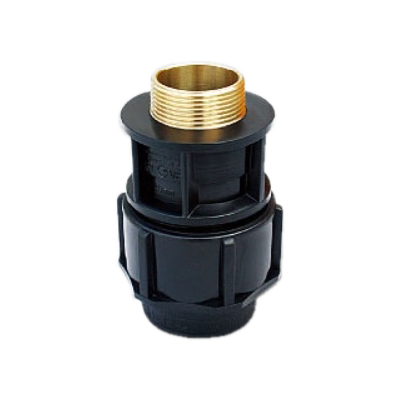

소켓플랜지(Socket Flange)		D20
		D25
		D32
		D40
		D50
		D63
		D75
밸브소켓(Valve Socket)		D20
		D25
		D32
		D40
		D50
		D63
		D75
		D90
		D100

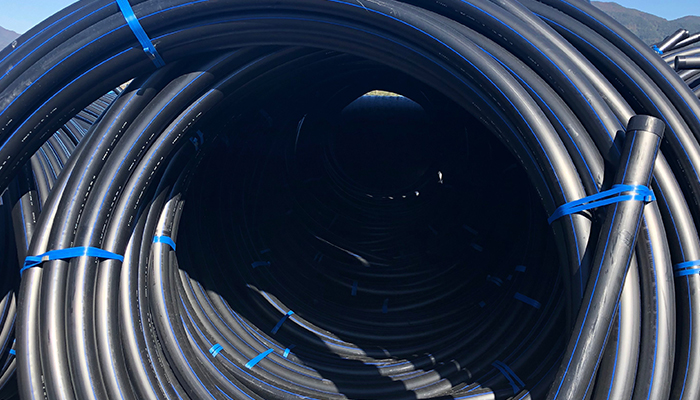

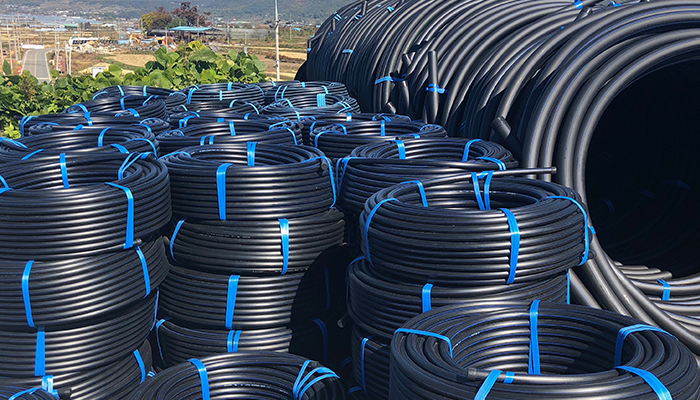

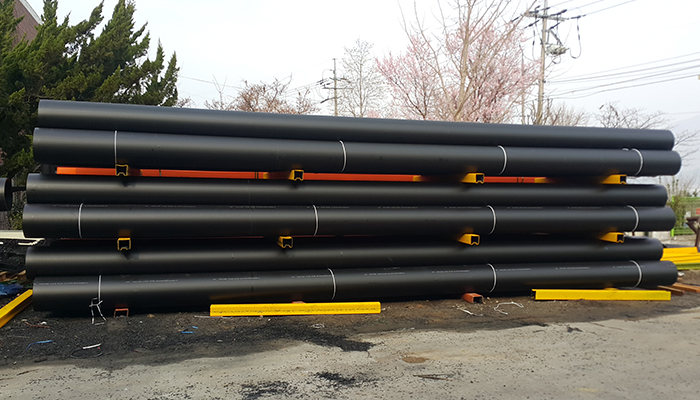

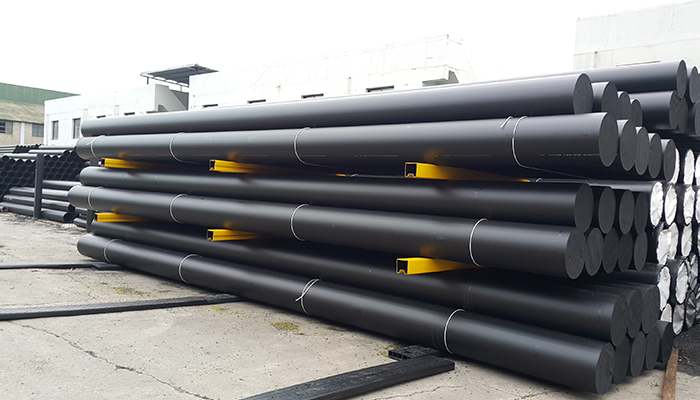

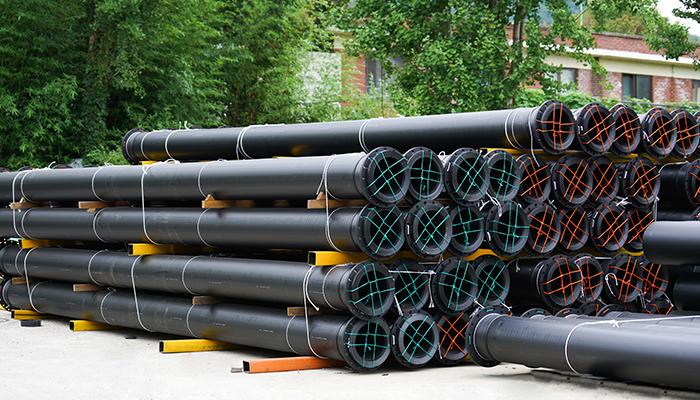

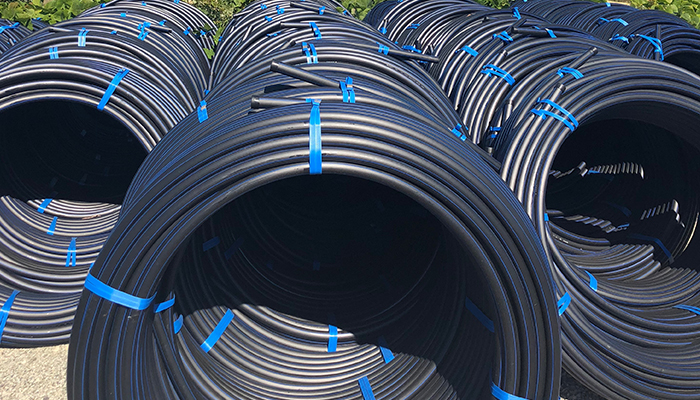

생산제품사진
